Високовольтний кабель

Високовольтні кабелі

Високовольтні (силові кабелі ААШв, ААБл, АСБл і АСШв застосовують для передачі і розподілу електроенергії між високовольтними електричними підстанціями, у тому числі їх використовують у системі високовольтних систем передач.

Структура силових кабелів

Структура високовольтного кабелю залежить від сфери застосування, але в кожному кабелі обов'язково є 4 основні елементи:

•   струмопровідні жили
•  ізоляція кожної жили;
•  оболонка;
• зовнішній захисний покрив.

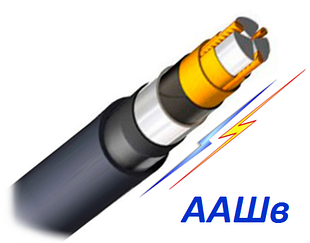

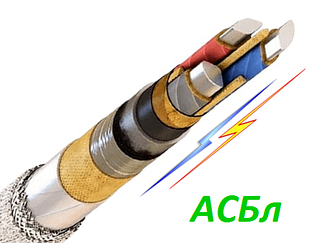

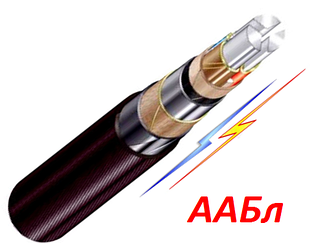

Високовольтні кабелі серій ААШв, ААБл, АСБл та АСШв складаються з алюмінієвих ізольованих спеціальним просоченим папером (перша буква А) та покритих алюмінієвим (друга А) або свинцевою (друга С) оболонкою. Наявність у маркуванні літери Б означає, що кабель має броньовану обплетення з двох сталевих стрічок, а літера л, що під бронею є стрічка-подушка з бітуму, полімеру, лавсану (матеріал може відрізнятися). Маркування Шв означає, що зовнішній шар виконаний з випресованого шланга полівінілхлоридного. Детальну структуру силових кабелів ААШв, ААБл, АСБл та АСШв можна знайти в описі кожної серії.

Сфери застосування та способи монтажу

Перелічені серії високовольтних кабелів можуть застосовуватися передачі електроенергії підприємствам і установам, силовим стаціонарним установкам, транспорту, громадським службам.

Силові кабелі цих марок відмінно працюють у районах з холодним та помірним кліматом, на вертикальних та похилих поверхнях. Вони можуть прокладатися в грунті або на відкритому повітрі, в сухих або вологих приміщеннях, у тому числі об'єктах, що часто підтоплюються, в шахтах, каналах, трубопроводах, на технологічних шляхопроводах по мостах. Кабелі можна прокладати на пожежо- та вибухонебезпечних об'єктах. Також вони не бояться тривалих шкідливих впливів та механічних пошкоджень під час експлуатації.
