Кабель високовольтний АСБл

Силовий кабель АСБл 1-10 кВ.

Силовий кабель АСБл застосовується для передачі і розподілу електроенергії в стаціонарних установках або установках електромережі з номінальною напругою до 10 кВ і частотою струму 50 Гц.

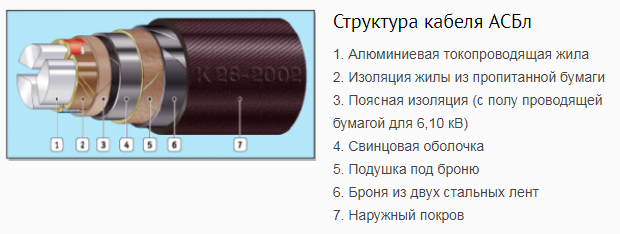

Структура кабеля.

1.    Материал токопроводящей жилы – мягкая алюминиевая проволока: круглой формы (сечение до 16мм2), секторная форма (сечение от 25 до 240 мм2).

В кабелях с однопроволочной жилой может присутствовать маркировка «ож». Кабели с многопроволочной токопроводящей жилой не имеют специальной маркировки.

2.    Каждая жила провода изолирована бумагой, которая пропитывается вязким маслоканифольным составом.

3.    Сердечник также имеет пропитанное вязким составом покрытие из кабельной бумаги.

4.    Оболочка в виде свинцовой трубки.

5.    Подушка, состоящая из нескольких слоев: крепированной бумаги, битума и поливинилхлоридных лент, защищающих свинцовую оболочку от коррозии.

6.    Стальное бронирование из двух лент.

7.    Наружный слой, состоящий из битума и стеклопряжи.

Технические характеристики, монтаж и условия эксплуатации

Силовые кабели АСБл можно использовать в горизонтальных или наклонных стационарных электролиниях в умеренных или холодных климатических зонах.

Кабель может монтироваться при температуре не ниже 00С.

Диапазон рабочих температур кабеля АСБл – от -50 до +500С.

Максимально допустимая температура нагрева жил: кабели на напряжение 1 и 6 кВ − 800С, кабели на напряжение 10 кВ − 700С.

Кабельные сети можно прокладывать в почве с малой и средней коррозийной активностью. Прокладка кабелей в почве с высокой коррозийной активностью возможна, только если отсутствуют блуждающие токи.

Прокладка кабеля по стенам допускается, но только в том случае, если трассы загружены другими кабелями.

Не допустимо применение к кабелям АСБл растягивающих усилий.

Кабель можно прокладывать без специальных устройств (напр., стопорных муфт) на трассе с разным уровнем между самой низкой и самой высокой точкой расположения кабеля: кабели на номинальное напряжение 1 кВ – до 25 метров, на напрядение 6 или 10 кВ – до 15 метров.

Допустимый радиус изгиба кабеля при монтаже составляет: одножильный – не меньше 25 диаметров, многожильный – не менее 15 диаметров по оболочке.

Срок службы силовых кабелей достигает 30-ти лет
