Запобіжники плавкі ППНИ

Запобіжник ППНИ IEK

Плавкі запобіжники серії ППНИ від компанії IEK є модифікацією аналогічних пристроїв серії ПН-2. Пристрої мають характеристику спрацьовування gG. Такі захисні пристрої з відключає здатність використовуються для захисту від коротких замикань і надструмів кабельних розподільчих мереж і різного промислового електрообладнання.

Коммутационные электрические аппараты серии ППН ИЭК рассчитаны под номинальный ток от 2 до 630 А и могут применяться в одно- и трехфазных сетях напряжением до 660 В и частотой 50 Гц. Они используются с различными низковольтными комплектными устройствами, включая вводно-распределительные, щиты освещения, шкафы низкого напряжения, ящики управления и др.

Преимущества предохранителей ППНИ

Так как изделия этой серии являются модификацией предохранителей ПН-2, многие технические характеристики устройств рассматриваются в сравнении с ними:

·      габаритные размеры уменьшены на 10-20%;

·      потеря мощности при проведении электричества меньше более чем на 30%;

·      функция токоограничения дает возможность понизить ожидаемый ток КЗ в несколько раз.

Отключающая способность предохранителей при 500 В составляет 120 кА, при 660 В – 50 кА.

Предохранители можно использовать в различных климатических условиях при температуре от -45 до +60⁰С.

Защитные устройства этой серии могут служить заменой любым аналогичным предохранителям, так как их конструкция, габариты и технические параметры полностью соответствуют всем стандартам МЭК и ГОСТу.

Модельный ряд представлен 82-мя позициями в 6-ти габаритных размерах.

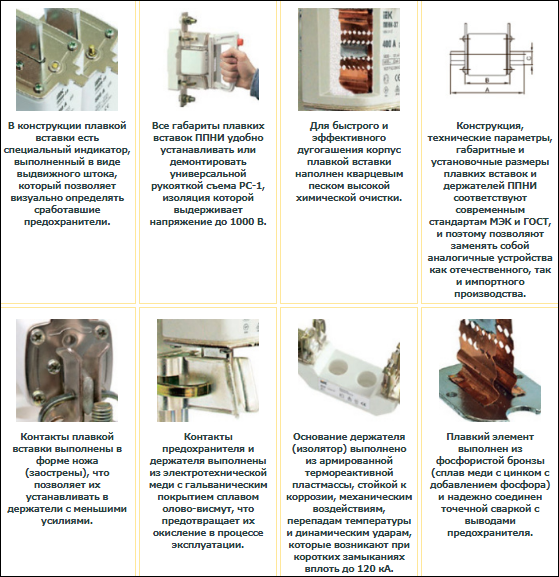

Особенности конструкции

Индикатор в форме выдвижного штока, встроенный в плавкую вставку, позволяет визуально определить, что предохранители сработали.

Наполнителем плавкой вставки является кварцевый песок с высокой степенью химической очистки, который эффективно предотвращает возгорание корпуса.

Благодаря заостренной форме, контакты плавкой вставки легко и с минимальными усилиями монтируются в держатели.

Материалом контактов и предохранителей является электротехническая медь, покрытая гальваническим методом олово-висмутовым сплавом, предохраняющим элементы от окисления.

Основание держателя изготовлено из армированной термоактивной пластмассы. Материал отличается устойчивостью к коррозийным процессам, перепаду температур, механическим повреждениям, а также к динамическим ударам, которые могут возникнуть при коротком замыкании до 120 кА.

Плавкий элемент изготовлен из фосфористой бронзы, которая отличается хорошей сопротивляемостью к износу и истиранию, а также химической устойчивостью. Элемент надежно скреплен с выводами предохранителей с помощью точечной сварки.

Независимо от габаритов, все предохранители ППННИ можно легко установить или демонтировать с помощью универсальной рукоятки съема РС-1. Изоляция рукояти может выдержать напряжение до 1000В.
