Кабель високовольтний ААШв

Силовий кабель ААШв 1-35кВ

Абревіатура силових кабелів ААШв означає, що кабель має алюмінієвий струмопровідний дріт (А) в алюмінієвій оболонці (А) з захисною оболонкою з випрессованную шланга (Шв) з ПВХ.

Силові кабелі цього типу можуть використовуватися в електромережах напругою до 35 кВт і частотою 50 Гц для передачі і розподілу електроенергії в стаціонарних пристроях.

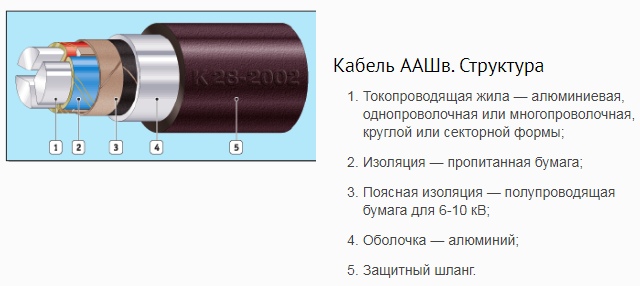

Структура кабеля

1. Кабель может быть одно- или многожильным. Одножильный кабель имеет сечение 25-240 мм², многожильный – 25-800 мм².

2. Каждая токопроводящая жила покрыта изоляционной бумагой, которая пропитана вязким или нестекающим составом.

3. Поясная изоляция из полупроводящей бумаги имеет такую же пропитку.

4. Алюминиевая оболочка.

5. Наружный слой – поливинилхлоридный пластикат.

Характеристики и условия прокладки

Экранированные алюминиевые силовые кабели типа ААШв подходит для эксплуатации в различных климатических районах – умеренном, холодном и тропическом климатах.

Кабели ААШв могут эксплуатироваться:

·      в сухих, влажных, частично затопленных помещениях;

·      при условии отсутствия блуждающих токов - в почве с коррозийной активностью от низкой до высокой;

·      в кабельных каналах, шахтах,  коллекторах;

·      вне помещений -  на технологических или кабельных эстакадах, но только в том случае, если в ходе эксплуатации кабельной сети нет опасности ее повреждения.

Монтаж кабеля может осуществляться при температуре не ниже 0⁰С.

Кабель можно прокладывать в пожароопасных помещениях, а также зонах с повышенной взрывоопасностью (В-Iб, В-Iг, В-II, В-IIа). Кабели ААШв не распространяют горения при одиночной прокладке (согласно нормы МЭК-60332-1).

Силовые кабели ААШв (изоляционный слой с нестекающей пропиткой) используются для вертикальной или наклонной прокладке кабельной сети.

Кабели ААШв можно использовать в местах, подверженных вибрациям.
