Рубильники

Рубильники роз'єднувачі відносяться до неавтоматичних комутаційних апаратів, основною функцією яких є ручне включення-відключення низьковольтних електричних ланцюгів постійного і змінного струму.

Крім цього вони служать для довготривалого проведення номінального струму до 1000 А, а також короткочасного пропускання надструмів (струму короткого замикання).

Класифікація рубильників проводиться по кільком характеристикам:

·      Різні моделі розраховані на різний номінальний струм − 100, 200, 400, 600 або 1000 ампер.

·      Роз'єднувачі бувають одне-, двох - або триполюсні.

·      Рубильники можуть мати або не мати розривні контакти. Обидва типи пристроїв можна використовувати у мережах з постійним або змінним струмом. Однак моделі без розривних контактів на постійному струмі гірше гасять дугу, тому в таких мережах використовуються тільки як роз'єднувачі.

·      залежно від моделі рубильники можуть бути встановлені на лицьовій або зворотній стороні щита. У вимикачах-роз'єднувачах, встановлені з фронтальної сторони, приєднання проводів може бути переднім або заднім.

Спеціальні позначення рубильників-роз'єднувачів:

• Р − з центральною рукояткою;
• РБ − з боковою рукояткою;
• РПЦ − з центральним приводом;
• РПБ − з боковим важільним приводом.

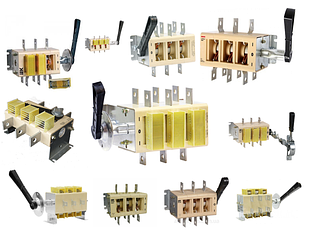

Представлені вимикачі-роз'єднувачі  можна використовувати для ручної комутації електричних ланцюгів змінного струму напругою до 690 В номінальної частоти 50 Гц. Їх встановлюють у низьковольтні комплектні пристрої ввідно-розподільних пристроїв житлових будинків, громадських та промислових будівель, пункти і распредшкафы, силові ящики, ящики управління та ін
