Кабель високовольтний АСШв

Кабель високовольтний АСШв 1-10кВ

Високовольтні кабелі серії АСШв − це кабелі з Алюминиевой токовопроводящей житлової у Зментальною оболонці із зовнішнім захистом у вигляді випрессованную шланга (Шв) з полівінілхлоридного пластикату.

Силовые кабели этой серии могут использоваться в электросетях переменного тока с напряжением 1, 6 и 10 кВ и частотой 50 Гц и служат для передачи и распределения энергии в стационарных электроустановках.

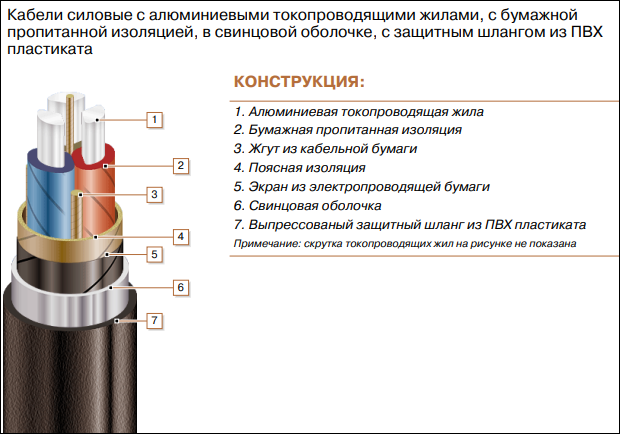

Структура кабеля АСШв

1. Алюминиевая токовпроводящая жила может быть одно- или многопроволочной. Однопроволочная жила имеет сечение 35-240 мм², сечение многопроволочной токопроводящей жилы составляет 70-240 мм².

2. Для фазной изоляции используется пропитанная вязкой или нестекающей пропиткой кабельная бумага.

3. Для герметизации полостей между жилами и придания кабелю необходимой упругости и устойчивости к механическим повреждениям в нем дополнительно присутствует жгут из кабельной бумаги.

4. В качестве поясной изоляции также используется кабельная бумага с пропиткой из вязкого или нестекающего состава.

5. Для придания системе жил нужной электропрочности и защиты от воздействия электромагнитных полей, кабель снабжен защитным экраном из электропроводящей кабельной бумаги.

6. Внутренняя защитная оболочка выполнена из свинца.

7. Наружный защитный слой выполнен в виде выпрессованного шланга из ПВХ пластиката.

Характеристики и условия монтажа

Высоковольтные кабели серии АСШв могут эксплуатироваться в  районах с холодным, умеренным или тропическим климатом. Они могут прокладываться непосредственно в грунт, в подземные кабельные каналы, на улице или в помещениях, в том числе влажных или частично затапливаемых. При монтаже кабелей должна быть исключена вероятность любых механических повреждений в процессе их эксплуатации.

Кабель АСШв является стойким к распространению пламени при одиночной прокладке. Код пожаробезопасности соответствует ДСТУ 4809:2007: ПБ100000000.

При соблюдении всех рекомендаций по монтажу и эксплуатации, срок службы кабелей АСШв составляет не менее 30-ти лет.
