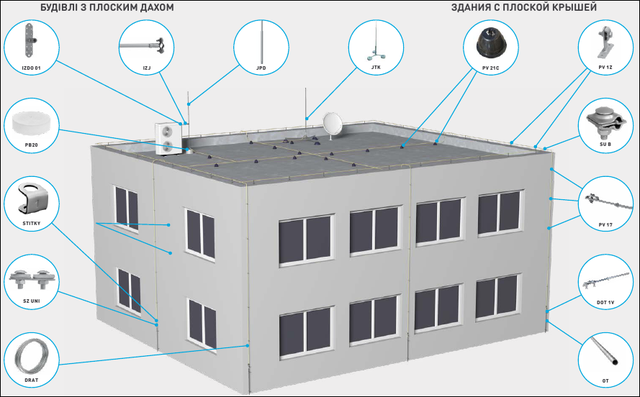

Система KovoFlex – серія продуктів для захисту від розрядів блискавки, заземлення, вирівнювання потенціалів. В систему входять всі необхідні продукти для монтажу блискавкозахисту, заземлення і вирівнювання потенціалів. Конструктивно дозволяє споруджувати систему на будь-яких об'єктах, будь-якої складності.

Зовнішній блискавкозахист: принцип роботи та особливості проектування

У зовнішньому блискавкозахисті блискавкоприймач – перехоплює прямі удари блискавки і забезпечує відведення енергії розряду, що проводить, в струмовідвід, який переводить її в заземлення. Воно призначене для того, щоб безпечно розподілити струм у землі так, щоб не утворювалися іскри та не виникали пробої в інших електропроводках.

При проектуванні системи зовнішнього блискавкозахисту необхідно врахувати кілька факторів:

Прогнозована щільність ударів блискавки в землю на цій території

Цей параметр позначається як NG і показує, скільки ударів блискавки на рік посідає 1 квадратний кілометр у цій області. Щільність ударів блискавки в землю визначають на основі метеорологічних спостережень по Україні:

Вітрове навантаження

При складанні проекту зовнішнього блискавкозахисту в обов'язковому порядку враховується вітрове навантаження на будівлю та обладнання, що знаходиться на ньому. У тому числі важливо врахувати силу впливу вітру на вертикальні блискавки. Щоб вони могли витримати сильні вітрові навантаження, важливо правильно підібрати їхню конструкцію та посилити стійкою опорою. При розрахунку пікової швидкості вітру береться до уваги висота розташування блискавкоприймача і те, в якій вітровій зоні він буде встановлений:

Проектування місць розміщення блискавкоприймачів

При складанні проекту місць розміщення блискавкоприймачів оцінюються всі елементи будівлі, які потребують захисту від ударів блискавок. До них відноситься покрівля і всі надбудови, що знаходяться на ній: димовідводи, вентиляційне обладнання, антени та ін. При цьому важливо пам'ятати, що блискавкоприймачі обов'язково потрібно розмістити по всіх виступаючих кутах і по краях покрівлі.

При визначенні місць розміщення блискавкоприймачів можна застосовувати один або кілька методів: захисного кута, сітки, сфери, що котиться. Незалежно від обраного методу, проект повинен бути складений так, щоб вся будівля, включаючи покрівлю і конструкції, що знаходяться на ній, повинні знаходитися в зоні, що захищається. Для оптимального розтікання струму блискавкоприймачі, що окремо стоять, повинні з'єднуватися між собою на рівні покрівлі.

Також блискавки можуть монтуватися на стіни будівлі за допомогою як мінімум двох кронштейнів DJS. При настінному кріпленні важливо дотримуватись наступних правил:

·      Розташовувати верхнє кріплення не нижче 50 см від рівня покрівлі;

·      При висоті блискавкоприймача більше 4 м верхнє кріплення розташовують на рівні 0,7-1,0 м від рівня покрівлі, але при цьому воно не повинно бути ближче 20 см від верхнього краю будівлі.

·      Нижнє кріплення необхідно розмістити на висоті 15 см від нижнього краю блискавкоприймача.

·     Якщо блискавкоприймач має довжину понад 6 м, знадобиться третя точка кріплення. Її потрібно розмістити на 15 см нижче за верхній кронштейн.

Заземлення в системі блискавкозахисту

Прямий удар блискавки несе розряд струму силою кілька сотень ампер, тому він може мати руйнівні наслідки для будівель і людей, що знаходяться в них. Але навіть непрямі удари блискавки викликають сильні стрибки напруги, які можуть спричинити незворотні поломки електричних та електронних систем будівлі, пожежі або ураження людей струмом. Щоб забезпечити повний захист від негативних наслідків розрядів блискавок, необхідно використовувати зовнішню та внутрішню систему захисту від блискавки з якісним заземленням.

Правильна організація зовнішнього заземлення

Надлишковий струм завжди йде шляхом найменшого опору. Оскільки земля є найкращим провідником струму, система заземлення забезпечує альтернативний шлях протікання струмів витоку землі. Вона складається із заглиблених у землю струмопровідних елементів, які також можуть бути заглиблені в інше середовище, що добре проводить струм і має електричний контакт із землею.

Заземлення зовнішнього блискавкозахисту має кілька завдань:

·      ефективне відведення струму блискавки від струмоприймача в землю;

·      вирівнювання потенціалів між струмовідводами;

·      управління виникаючими поруч зі стінами будівлі потенціалами напруги.

Для виконання поставлених завдань заземлювач зовнішнього захисту від блискавки повинен бути з'єднаний з усіма заземлюючими контурами в єдину заземлюючу систему будівлі, навіть якщо контури встановлені окремо.

Внутрішній захист від перенапруг

Зовнішня система захисту від блискавки при прямому ударі блискавки повинна успішно справлятися зі струмами до 200 кА. Однак на практиці доведено, що навіть правильно система зовнішнього блискавковідводу дозволяє відвести в заземлення лише 50% енергії блискавки. Решта проникає всередину будівлі різними шляхами: металевими трубами (близько 35%), лінія електроживлення (10%), лініями передачі даних (5%).

Тому при організації системи захисту від блискавок необхідно організувати дві схеми захисту: якісне заземлення та захист від імпульсних перенапруг. Двома обов'язковими компонентами внутрішнього захисту від блискавки є пристрої захисту від імпульсних перенапруг (УЗІП) і система вирівнювання потенціалів (СІП), які використовуються спільно.

Принцип роботи системи вирівнювання потенціалів

Основна функція електричного з'єднання СІП – в момент удару блискавки привести всі струмопровідні частини у будівлі до одного потенціалу напруги. За наявності СІП різниця потенціалів на всіх струмопровідних частинах будівлі в момент удару блискавки практично дорівнює нулю, що дозволить уникнути небезпеки для життя людини і пошкоджень електрообладнання.

Для захисту від імпульсних перенапруг всі провідники, що знаходяться під напругою, в обов'язковому порядку з'єднуються з шиною вирівнювання потенціалів або через УЗІП із заземлюючою шиною. Відповідно до правил і незалежно від наявності зовнішнього блискавкозахисту, в електричних установках низької напруги УЗІП є обов'язковим обладнанням.
