Електромонтажні коробки і їх різновиди

Щоб провести електрику в будь-яке приміщення, потрібно розводити проводку і з'єднувати дроти між собою. Місця таких сполук перебувають у електромонтажних коробках, які забезпечують легкий доступ до проводів і служать захисним пристроєм вузлових точок електричних мереж напругою до 1000 В.

Классификация электромонтажных коробок

Все монтажные коробки классифицируются по нескольким параметрам:

·      Способ монтажа:

§  Скрытый. Предполагает установку коробки в предварительно высверленное отверстие в стене. Монтажная коробка фиксируется в полости стены гипсовой или шпаклевочной смесью.

§  Открытый. Коробка устанавливается на стене и закрепляется при помощи саморезов.

·      Материал изготовления: металл, пластик, композитные материалы. Тот или иной материал подбирается в зависимости от того, какая изоляция у кабелей. Для проводов с полимерной изоляцией подходят пластиковые или композитные изделия, для кабелей в металлической оплетке используют коробки из металла.

·      Класс защиты (IP). Указывается двумя цифрами: первая показывает устойчивость корпуса к пыли, вторая обозначает уровень влагозащиты. Чем больше цифра, тем более высокий класс защиты имеет устройство. Для изоляции в корпус устанавливаются сальники на отверстиях, а по краю крышки специальная изоляционная прокладка. Для организации электросети в промышленных отраслях часто используются специальные монтажные коробки повышенной прочности, устойчивостью к вибрациям, взрывозащищенные и пр.

Распределительные коробки

Применяют для разводки кабелей и проводов во внутренних помещениях. Для открытой и скрытой проводки выбираются типы коробок с соответствующим типом установки.

Необходимый размер распредкоробки подбирается в зависимости от количества кабелей. Часто входные отверстия коробки закрыты пластиковыми заглушками, которые при вводе кабелей просто выламываются.

Обычно ответвительные коробки для открытого способа монтажа выполнены из металла или пластика. Класс защиты таких изделий IP54-56. Если монтажные коробки будут использоваться в условиях агрессивных сред, применяют коробки с классом защиты IP65.

Установочные коробки

Устройства имеет вид цилиндрического пластикового корпуса. Такие изделия используются для монтажа электрических розеток, поэтому имеет второе название − подрозетник. Диаметр подрозетников стандартный − 68-70 мм, поэтому при выборе размера подбирается лишь его высота.

По месту установки такие монтажные коробки бывают нескольких видов:

·      для несущих бетонных, кирпичных или пеноблоковых стен;

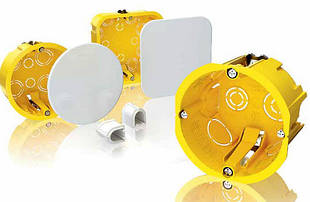

·      для полых стен из гипсокартона или керамзита.

Места ввода проводов обозначены на внутренней стороне корпуса специальными наметками, а на внешней стороне в пазах боковых стенок имеются специальные упоры, прикрепленные к корпусу металлическими винтами. Когда винты затягиваются, упоры сближаются и притягиваются к стене.
