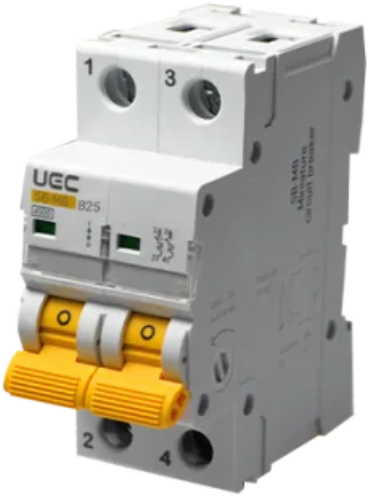

Вимикач автоматичний SB-M8 2Р 25А 4,5кА тип B

Модульний автоматичний вимикач SB-M8 2P 25А  4,5кА характеристика - B UEC

Автоматичний вимикач серии SB-M, торговельної марки UEC призначений для роботи в електричних мережах змінного струму, номінальною напругою 220-400 вольт частотою 50/60 герц.

Клас B — електроприлади та системи освітлення, тени та інше обладнання з індуктивним та низько-індуктивним навантаженням.

Особливості конструкції автоматів модульної серії UEC

1. Повний комплект додаткових пристроїв з можливістю простого самостійного встановлення:

• контакт стану AU8;
• контакт стану AL8;
• розчіплювач мінімальної напруги OV8+UV8;
• розчіплювач незалежний SH8.

 2. Можливість одночасного приєднання шиною FORK і гнучким проводом для розподілу живлення мережі через верхні затискачі, а також можливість з’єднання шиною PIN

3. Удосконалена дугогасна система: збільшує термін служби, підвищує стійкість до струмів короткого замикання

4.Насічки на контактних затискачах знижують теплові втрати й збільшують механічну стійкість з’єднання

5. Новий ергономічний дизайн руків’я вмикання/ вимикання

6. Два типи захисту від перевантаження і короткого замикання.

7.Можливість використання опломбування

Технічні характеристики

• Торгова марка - UEC
• Кількість полюсів - 2
• Номінальний робочий струм In, - 25А
• Вимикальна здатність (Icn) - 4500А
• Характеристика спрацьовування від надструмів, - тип B
• Характеристика термомагнітного розчеплення - С:(5~10)In
• Індикатор положення контактів - так
• Номінальна робоча напруга змінного струму частотою мережі 50/60 Гц Ue - 230...400 В
• Номінальна частота мережі - 50/60 Гц
• Номінальна імпульсна витримувана напруга Uimp - 4 кВ
• Номінальна напруга по ізоляції Uі - 500 В
• Електрична зносостійкість, циклів, не менше - 10000
• Механічна зносостійкість, циклів, не менше - 20000
• Наявність захисту від надструмів - так
• Номінальний момент затягування гвинтів контактних затискачів, - 2 Н·м
• Переріз проводу, що приєднується до контактних затискачів - 1...25 мм²
• Робоча температура -  -40 ... 50˚С
• Робочий режим - тривалий
• Сторона підключення навантаження - будь-яка
• Ступінь захисту згідно ДСТУ EN 60529 - IP20
• Кліматичне виконання і категорія  розміщення згідно ДСТУ 8216:2015 - ПХЛ 4
• Гарантійний строк експлуатації (з дати продажу) - 10 років

Додаткові пристрої (придбані окремо) можливі до встановлення

AU8 і AL8 призначені для отримання інформації про стан автоматичних вимикачів. AU8 виконує функцію контакту стану вимикача автоматичного: включений - відключений.
AL8 виконує функцію сигналізації положення механізму крування вимикача. При першому зведенні руків’я керування відбувається перемикання контактів, які залишаються в такому положенні при ручному відключенні
ВА. Перемикання контактів станеться тільки при спрацьовуванні вимикача від надструмів (перевантаження або короткого замикання).
У верхній частині корпусу AL8 розташована кнопка, при натисканні на яку відбуваються примусове скидання механізму і перемикання контактів

AU8 і AL8 містять по одній групі контактів, що перемикаються.
Розчіплювач мінімальної/максимальної напруги OV8+UV8 призначений для від’єднання автоматичного вимикача серії SB-M8 при неприпустимому зниженні або підвищенні напруги мережі.
Розчіплювач незалежний SH8 призначений для дистанційного від’єднання автоматичного вимикача серії SB-M8.
