Розчеплювач незалежний SH8 220V для SB-M8 UEC

Незалежний розчеплювач SH8 220V  для автоматичних вимикачів серії SB-M8 UEC

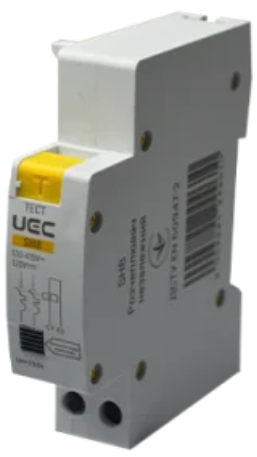

Розчеплювач незалежний SH8 торговельної марки UEC призначений для дистанційного вимикання автоматичного вимикача типу SB-M8.
Розчеплювач відповідає вимогам «Технічного регламенту низьковольтного електричного обладнання» та ДСТУ EN 60947-2.

Технічні характеристики

• Торгова марка - UEC
• Кількість полюсів – 1
• Кількість займаного модуля – 1
• Діапазон робочих напруг - 120...415 вольт
• Час спрацювання - 0.2 сек.
• Номінальна напруга ізоляції Ui - 500 вольт
• Номінальна імпульсна витримувана напруга, Uimp, - 6кВ
• Споживана потужність розчеплювачів максимальної та мінімальної напруги,- не більше 3 Вт
• Номінальна робоча напруга змінного струму частотою мережі 50/60 Гц Ue – 230 вольт
• Номінальна частота мережі – 50/60 Гц
• Сторона приєднання до автомата – права
• Номінальний момент затягування гвинтів контактних затискачів – 2 Н·м
• Перетин дроту, що приєднується до контактних затискачів - 1...2.5 мм²
• Механічна зносостійкість – 10000 циклів
• Робоча температура – ​​25…60˚С
• Ступінь захисту згідно з ДСТУ EN 60529 - IP20
• Кліматичне виконання та категорія розміщення за ДСТУ 8216:2015 - ПХЛ 4
• Гарантійний термін експлуатації (з дати продажу) – 10 років

Монтаж, підключення

Під’єднання розчеплювача SH8 до автоматичного вимикача SB-M8 здійснювати в наступній послідовності:
— перевести рукоятку автоматичного вимикача в положення «О»;
— встановити розчеплювач з правого боку, поєднавши монтажні стрижні розчеплювача з відповідними отворами на корпусі вимикача.
При цьому боковий натискний елемент розчеплювача повинен поміститися в отвор вимикача;
— встановити автоматичний вимикач в зборі з розчеплювачем на Т-подібну направляючу ТН35 згідно ДСТУ EN 60715;
— приєднати розчеплювач до автоматичного вимикача відповідно до схеми під’єднання;
— перевести рукоятку автоматичного вимикача в положення «I»
