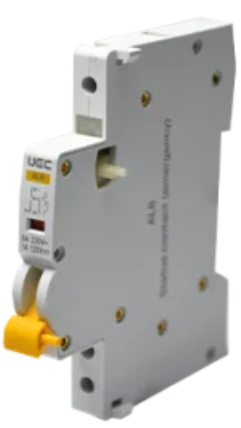

Контакт стану AL8 (аварійний) для автоматів SB-M8 UEC

Контакт стану AL8 (аварійний) для автоматичних вимикачів серії SB-M8 UEC

Контакт стану AL8 (аварійний контакт) виконує функцію сигналізації спрацьовування вимикачів від впливу струмів перевантаження, короткого замикання та диференціального струму (надструмів). Вмикання контактів AL8 відбувається при першому переведенні рукоятки керування апарату в положення «ВМИК».

Перемикання контактів AL8 відбудеться тільки при відмиканні вимикача вбудованим розчіплювачем у результаті дії надструмів. Індикатор на лицьовій панелі пристрою показує стан контактів AL8.

Технічні характеристики

• Торгова марка - UEC
• Кількість полюсів – 1
• Кількість займаного модуля – 0,5
• Положення контактів – 1NO+1NC
• Індикатор положення – так
• Номінальний тепловий струм - 4 ампери.
• Номінальна робоча напруга змінного струму частотою мережі 50/60 Гц Ue – 230 вольт
• Номінальна частота мережі – 50/60 Гц
• Сторона приєднання до автомата – ліва
• Номінальний момент затягування гвинтів контактних затискачів – 2 Н·м
• Перетин дроту, що приєднується до контактних затискачів - 1...2.5 мм²
• Механічна зносостійкість – 10000 циклів
• Робоча температура – ​​25…60˚С
• Ступінь захисту згідно з ДСТУ EN 60529 - IP20
• Кліматичне виконання та категорія розміщення за ДСТУ 8216:2015 - ПХЛ 4
• Маса виробу - 0.035 кг
• Гарантійний термін експлуатації (з дати продажу) – 10 років

Монтаж, підключення

Підключення контакту стану до автоматичного вимикача здійснюється в такій послідовності:
- перевести рукоятку автоматичного вимикача в положення «О»;
- встановити контакт стану з лівого боку вимикача, поєднавши монтажні стрижні контакту стану з відповідними отворами на корпусі вимикача.
При цьому боковий натискний елемент контакту стану повинен поміститися в отвор вимикача;
- встановити контакт стану в зборі з автоматичним вимикачем на Т-подібну направляючу ТН-35 згідно ДСТУ EN 60715;
- виконати монтаж контакту стану в зборі з автоматичним вимикачем відповідно до проекту (електричною схемою);
- подати напругу на контакт стану в зборі з автоматичним вимикачем шляхом переведення рукоятки автоматичного вимикача у положення «I».
