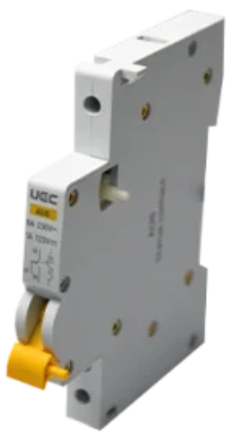

Контакт стану AU8 для автоматів SB-M8 UEC

Контакт стану AU8 для автоматичних вимикачів серії SB-M8 UEC

Контакт стану AU8 виконує функцію сигналізації стану контактів вимикачів SB-M8. Перемикання контактів контакту сигналізації відбувається за будь-якої зміни положення контактів апарату незалежно від причини, що викликали ці зміни.

Технічні характеристики

• Торгова марка - UEC
• Кількість полюсів – 1
• Кількість займаного модуля – 0,5
• Положення контактів – 1NO+1NC
• Індикатор положення – так
• Номінальний тепловий струм - 4 ампери.
• Номінальна робоча напруга змінного струму частотою мережі 50/60 Гц Ue – 230 вольт
• Номінальна частота мережі – 50/60 Гц
• Сторона приєднання до автомата – ліва
• Номінальний момент затягування гвинтів контактних затискачів – 2 Н·м
• Перетин дроту, що приєднується до контактних затискачів - 1...2.5 мм²
• Механічна зносостійкість – 10000 циклів
• Робоча температура – ​​25…60˚С
• Ступінь захисту згідно з ДСТУ EN 60529 - IP20
• Кліматичне виконання та категорія розміщення за ДСТУ 8216:2015 - ПХЛ 4
• Маса виробу - 0.035 кг
• Гарантійний термін експлуатації (з дати продажу) – 10 років

Монтаж, підключення

Підключення контакту стану до автоматичного вимикача здійснюється в такій послідовності:
- перевести рукоятку автоматичного вимикача в положення «О»;
- встановити контакт стану з лівого боку вимикача, поєднавши монтажні стрижні контакту стану з відповідними отворами на корпусі вимикача.
При цьому боковий натискний елемент контакту стану повинен поміститися в отвор вимикача;
- встановити контакт стану в зборі з автоматичним вимикачем на Т-подібну направляючу ТН-35 згідно ДСТУ EN 60715;
- виконати монтаж контакту стану в зборі з автоматичним вимикачем відповідно до проекту (електричною схемою);
- подати напругу на контакт стану в зборі з автоматичним вимикачем шляхом переведення рукоятки автоматичного вимикача у положення «I».
