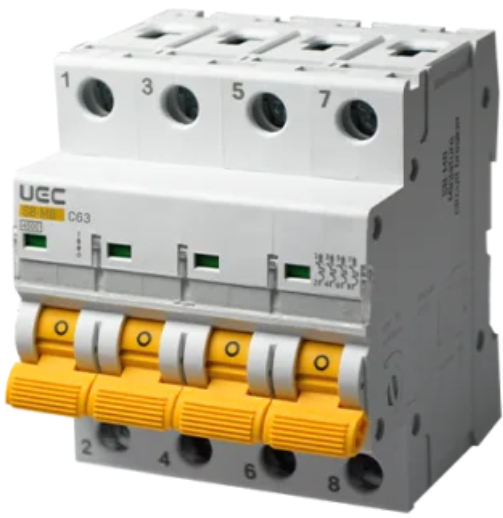

Вимикач автоматичний SB-M8 4Р 63А 4,5кА тип C
344,20 ₴
Мінімальна сума замовлення на сайті — 350 грн
- В наявності
- Код: MCB45-4-063-C
- +380 (97) 311-41-36Антон
- +380 (97) 049-13-30
- +380 (44) 501-08-98багатоканальний
- +380 (95) 782-08-36
Модульний автоматичний вимикач SB-M8 4P 63А 4,5кА характеристика - C UEC
Автоматичний вимикач серии SB-M, торговельної марки UEC призначений для роботи в електричних мережах змінного струму, номінальною напругою 220-400 вольт частотою 50/60 герц.
Клас C — універсальні автомати для житлових і офісних приміщень.
Особливості конструкції автоматів модульної серії UEC
1. Повний комплект додаткових пристроїв з можливістю простого самостійного встановлення:
- контакт стану AU8;
- контакт стану AL8;
- розчіплювач мінімальної напруги OV8+UV8;
- розчіплювач незалежний SH8.
2. Можливість одночасного приєднання шиною FORK і гнучким проводом для розподілу живлення мережі через верхні затискачі, а також можливість з’єднання шиною PIN
3. Удосконалена дугогасна система: збільшує термін служби, підвищує стійкість до струмів короткого замикання
4. Насічки на контактних затискачах знижують теплові втрати й збільшують механічну стійкість з’єднання
5. Новий ергономічний дизайн руків’я вмикання/ вимикання
6. Два типи захисту від перевантаження і короткого замикання.
7. Можливість використання опломбування
Технічні характеристики
- Торгова марка - UEC
- Кількість полюсів - 4
- Номінальний робочий струм In, - 63А
- Вимикальна здатність (Icn) - 4500А
- Характеристика спрацьовування від надструмів, - тип C
- Характеристика термомагнітного розчеплення - С:(5~10)In
- Індикатор положення контактів - так
- Номінальна робоча напруга змінного струму частотою мережі 50/60 Гц Ue - 230...400 В
- Номінальна частота мережі - 50/60 Гц
- Номінальна імпульсна витримувана напруга Uimp - 4 кВ
- Номінальна напруга по ізоляції Uі - 500 В
- Електрична зносостійкість, циклів, не менше - 10000
- Механічна зносостійкість, циклів, не менше - 20000
- Наявність захисту від надструмів - так
- Номінальний момент затягування гвинтів контактних затискачів, - 2 Н·м
- Переріз проводу, що приєднується до контактних затискачів - 1...25 мм²
- Робоча температура - -40 ... 50˚С
- Робочий режим - тривалий
- Сторона підключення навантаження - будь-яка
- Ступінь захисту згідно ДСТУ EN 60529 - IP20
- Кліматичне виконання і категорія розміщення згідно ДСТУ 8216:2015 - ПХЛ 4
- Гарантійний строк експлуатації (з дати продажу) - 10 років
Додаткові пристрої (придбані окремо) можливі до встановлення
AU8 і AL8 призначені для отримання інформації про стан автоматичних вимикачів. AU8 виконує функцію контакту стану вимикача автоматичного: включений - відключений.
AL8 виконує функцію сигналізації положення механізму крування вимикача. При першому зведенні руків’я керування відбувається перемикання контактів, які залишаються в такому положенні при ручному відключенні
ВА. Перемикання контактів станеться тільки при спрацьовуванні вимикача від надструмів (перевантаження або короткого замикання).
У верхній частині корпусу AL8 розташована кнопка, при натисканні на яку відбуваються примусове скидання механізму і перемикання контактів
AU8 і AL8 містять по одній групі контактів, що перемикаються.
Розчіплювач мінімальної/максимальної напруги OV8+UV8 призначений для від’єднання автоматичного вимикача серії SB-M8 при неприпустимому зниженні або підвищенні напруги мережі.
Розчіплювач незалежний SH8 призначений для дистанційного від’єднання автоматичного вимикача серії SB-M8.
Основні | |
---|---|
Виробник | UEC |
Країна виробник | Китай |
Матеріал корпусу | Пластик |
Максимальний перетин дроту | 25 кв. мм |
Ступінь захисту IP | 20 |
Комутаційна зносостійкість | 10000 циклів |
Механічна зносостійкість | 20000 циклів |
Мінімальна робоча температура | -40 град. |
Максимальна робоча температура | 50 град. |
Тип монтажу | На DIN рейку |
Термін служби | 10 років |
Технічні характеристики | |
Номінальний струм | 63 А |
Частота струму | 50 Гц |
Номінальна робоча напруга змінного струму | 400 В |
Номінальна вимикаюча здатність (Icn) | 4500 А |
Кількість полюсів | 4 шт. |
Часострумові характеристики | C |
Кількість модулів | 4 шт. |
Умови використання | АС |
