Кабель високовольтний АСБл 3х185мм 6кВ.
Високовольтний, силовий кабель АСБл 3х185мм 6кВ. у свинцевій і броньованої оболонки.
Кабель призначений для передачі і розподілу електричної енергії в стаціонарних установках для мереж на напругу 1; 6кВ.
Кабель застосовується для прокладки: | ||
• в землі (траншеях) з високою корозійною активністю без блукаючих струмів | ||
• в землі (траншеях) з середньою корозійною активністю, в тому числі з наявністю блукаючих струмів | ||
• в шахтах, не небезпечних по газу та пилу | ||
• при наявності небезпеки механічних пошкоджень і відсутності розтягуючих зусиль в експлуатації |
Розшифровка кабель АСБл
А — Алюмінієва струмопровідна жила
С — Свинцева оболонка
Бл --- Броня з двох сталевих стрічок

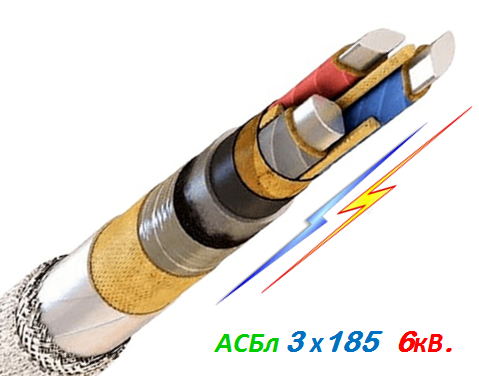

Структура кабелю АСБл
1 | Алюмінієва струмопровідна жила |
2 | Паперова просочена ізоляція |
3 | Джгут з кабельного паперу |
4 | Поясна ізоляція |
5 | Екран з електропровідного паперу |
6 | Свинцева оболонка |
7 | Подушка під броню з шаром пластмасових стрічок |
8 | Броня з двох сталевих стрічок |
9 | Зовнішній покрив |
Технічні характеристики
Номінальна напруга | кВ | 6 |
Число і номінальний переріз струмопровідних жил | мм 2 | 3 x 185 |
Товщина ізоляції між жилами | мм | 4 |
Товщина ізоляції жила-оболонка | мм | 2.95 |
Товщина оболонки | мм | 1.52 |
Тривало допустимі струмові навантаження * | ||
• при прокладці в повітрі | А | 333 |
• при прокладці в грунті | А | 307 |
Діапазон робочих температур | ° З | -50 . . . +50 |
Мінімальний радіус вигину при прокладці | мм | 780 |
Різниця рівнів по трасі прокладки, не більше | м | 15 |
Зовнішній діаметр металевої оболонки (довідково) | мм | 40 |
Розрахунковий зовнішній діаметр кабелю (довідково) ** | мм | 52 |
Маса кабелю (орієнтовно) | кг/км | 5780 |
Характеристики
Основні | |
---|---|
Виробник | Південкабель |
Країна виробник | Україна |
Конструкція кабелю | Жорстка |
Термін служби | 30 років |
Конструктивні особливості | |
Кількість жил | 3 |
Наявність ізоляції | Так |
Перетин жили | 185 кв.мм |
Тип зовнішньої оболонки | Вологостійка |
Електричні характеристики | |
Максимальная рабочая частота | 50 Гц |
Інформація для замовлення
- Ціна: 1 807,90 ₴/м
