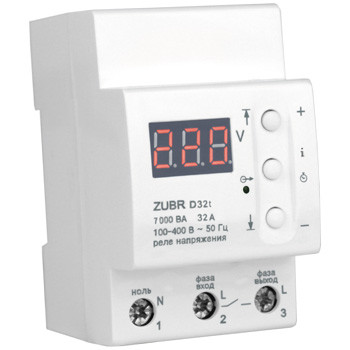

Реле напруги ZUBR D32t

Однофазне реле напруги ZUBR D32t з термозахистом

Реле напруги ZUBR D32t призначене для захисту обладнання від надмірних коливань напруги. При аварійній ситуації пристрій вимикає подачу навантаження. Реле застосовується в однофазних мережах змінного струму (230 вольт). Додатково має термозахист.

Висока точність вимірювання TrueRMS

ZUBR Dt з високою точністю вимірює напругу. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимкнення навантаження

Ви можете активувати професійну модель затримки часу вимкнення. Вона дозволяє не вимикати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

Підвищена безпека завдяки термозахисту

Реле напруги ZUBR D (t) оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80 °С.  Для подовження терміну служби контактів реле та зменшення їх іскріння, комутація навантаження здійснюється максимально близько до переходу синусоїди напруги через нуль.

Затримка вмикання навантаження

Після стабілізації напруги активується відлік часу до подачі навантаження. Час затримки можна встановити від 3 до 600 с, у залежності від типу підключеного обладнання. Для чутливого до частих вимкнень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендовано встановлювати на 120-180 с.

Зручність у керуванні

Налаштування роботи пристрою здійснюється за допомогою лише трьох кнопок. Цифровий екран постійно відображає значення напруги, а також виводить системну інформацію. За допомогою нього ви легко встановите верхню та нижню межу допустимої напруги.

Просте встановлення

Монтаж реле напруги відбувається в розподільчий щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість чи існує ймовірність потрапляння води на пристрій, тоді щиток повинен відповідати класу захисту ІР55 (згідно ДСТУ 14254)

Технічні характеристики ZUBR D32t

• Категорія продукції: Реле напруги
• Струм, А: 32
• Спосіб монтажу: DIN-рейка
• Кількість фаз: 1
• Термозахист: Є
• TrueRMS: Є
• Проф. затримка відключення: Є
• Нижня межа напруги: 120-210 В
• Верхня межа напруги: 220-280 В
• Номінальна потужність навантаження: 7000 ВА
• Час відключення навантаження при зниженні напруги: не більше 1,2 с
• Час відключення навантаження при перевищенні напруги: 0,01-0,03 с
• Номінальний струм навантаження: 32 А (макс. 40 А протягом 10 хв.)
• Час затримки увімкнення навантаження: 3-600 с
• Тип реле: Електромагнітне
• Напруга живлення: 100-420 В
• Споживання струму: не більше 86 мА
• Перетин дроту: не більше 16 мм²
• Маса: 0,21 кг ±10%
• Габаритні розміри (Ш х В х Г): 53 х 85 х 66 мм
• Кількість комутацій під навантаженням, щонайменше: 100 000 циклів
• Кількість комутацій без навантаження, щонайменше: 1 000 000 циклів
• Ступінь захисту згідно з ГОСТ 14254: IP20
• Потужність, ВА: 7000
• Комплект поставки: реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
