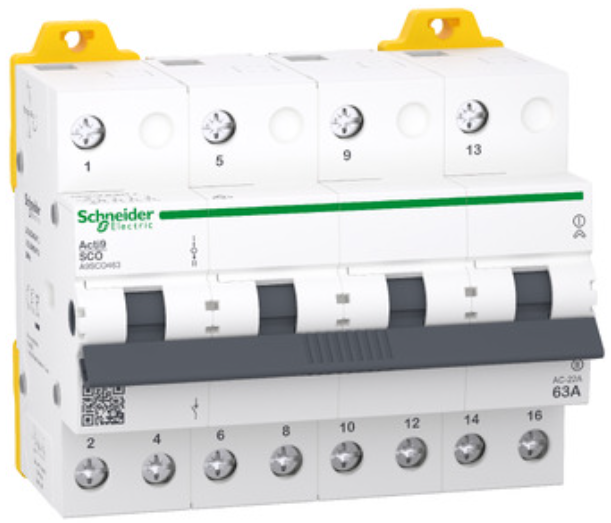

Перемикач введення резерву Schneider iSSW Acti9 4P 63A 400-415 В

Перемикач введення резерву Ι-О-ΙΙ трипозиційний, Schneider Electric iSSW Acti9 4P 63A 400-415 В із загальним виходом зверху.

Перемикач - якісний виріб, який використовується для ручного перемикання з основного джерела лінії електропостачання 380 вольт на резервну. Цей прилад перемикає 3 фази та нуль одночасно. Введені лінії під'єднуються знизу, навантаження під'єднується зверху.

Три фіксовані положення ручки I-0-II. Середнє положення ручки фіксує нульове положення контактів.

У разі використання цих комутаційних пристроїв немає ризику замикання між джерелами електропостачання. У разі аварійної ситуації перемикач введення резерву переводять у нейтральне положення, що забезпечує неможливість з'єднання двох незалежних ліній електропостачання.

Перемикачі введення резерву застосовуються в офісних, громадських та житлових будинках, де передбачено необхідність використання альтернативних джерел енергії. Крім цього реверсивні рубильники можуть використовуватися для ручного керування реверсуванням малопотужних електродвигунів.

Технічні характеристики.

• Серія Acti9
• Виріб - Acti9 iSSW
• Тип - Changeover switch
• Назва пристрою – iSSW
• Кількість полюсів – 4P
• Тип контакту та з'єднання - 4 перемикаючих контакту
• Номінальний робочий струм – 63 А
• Номінальна робоча напруга - 400/415 В
• Тип мережі - Змінний струм
• Частота мережі – 50/60 Гц
• Категорія застосування - AC-23A AC-22A
• Номінальна напруга ізоляції – 690 В
• Номінальна імпульсна напруга, що витримується - 6 кВ
• Номінальний короткочасний допустимий короткого замикання 1,26 кА протягом 1 с на 400/415 В
• Номінальна робоча потужність
  • 23.4 кВт на 415 В (AC-23A)
  • 22,5 кВт на 400 В (AC-23A)
  • 36.2 кВт на 415 В (AC-22A)
  • 35 кВт на 400 В (AC-22A)
• Тип управління - Перемикач 3 положення
• Монтажна опора – 35 мм DIN-рейка
• Монтажне положення Вертикальне
• Гвинтові затискачі (верхній та нижній) 1…16 мм² гнучкий
• Гвинтові затискачі (верхній та нижній) 1…16 мм² гнучкий із затискачем
• Гвинтові затискачі (верхній та нижній) 1…25 мм² жорсткий
• Довжина зачистки проводів 12 мм для верхнього та нижнього з'єднання.
• Момент затяжки 4 Н.м верхній та нижній
• Індикатор положення контакту Так
• Електрична зносостійкість 7000 циклів
• Механічна зносостійкість 10000 циклів
• Кількість модулів Ш=9 мм 12
• Розміри висота 85 мм ширина 105 мм глибина 44 мм
• Маса нетто 448 г
• Стандарти МЕК 60947-3 AS/NZS 60947-3
• Знак якості CE RCM
• Ступінь захисту IP20, IP40 всередині щита
• Ступінь забруднення 3
• Робоча температура довкілля -25…60 °C

УВАГА! Експлуатація перемикача здійснюється тільки за наявності послідовного увімкненого в ланцюг автоматичного вимикача із захистом від надструмів.

Внимание! Перемикання має здійснюватися за повністю вимкненого навантаження! Перемикач, на відміну від автоматичного вимикача, не містить дугогасної камери. Перед перемиканням положень, необхідно вимкнути все його навантаження за допомогою автоматичного вимикача. Недотримання цього вимог веде до обгорання контактів пристрою і передчасному виходу його з ладу.
