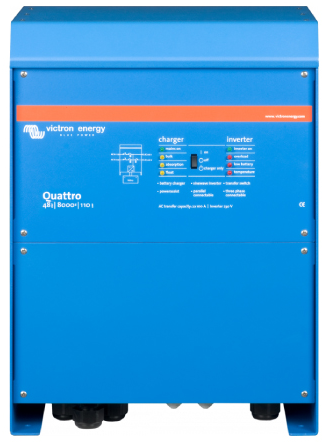

Гибридный инвертор Victron Quattro 48V 8000W 230V

Гібридний синусний інвертор Victron Quattro 48V 8000W 230V

Quattro є комбінацією інвертера і зарядного пристрою. Крім того, пристрій може використовувати два входи змінного струму та автоматично підключатися до активного з них. Серед безлічі характеристик можна відзначити точну синусоїду інвертування, адаптивність заряду, гібридну технологію PowerAssist плюс численні можливості інтеграції в систему, наприклад, можливість роботи в режимі трьох фаз або поділу фаз і робота в паралелі.

Два АС входи із вбудованим перемикачем передачі

Quattro можна підключити до двох незалежних АС джерел, наприклад муніципальної електромережі та генератора або двох генераторів. Quattro автоматично підключиться до активного джерела.

Два виходи змінного струму
Основний вихід у разі аварії в мережі автоматично перемикається на режим роботи від акумуляторних батарей і після відновлення мережі на режим прямої трансляції напруги до споживачів. Перемикання відбувається менш ніж за 20 мс, а при активації функції UPS практично без затримки. Другий вихід доступний лише в тому випадку, якщо на вході інвертора доступна мережа, що входить. Некритичні навантаження, наприклад, водонагрівач, може бути підключений до цього виходу. За допомогою конфігурації цей вихід можна програмувати на інші завдання. Наприклад – вимкнення виходу при заданих параметрах: розряд акумуляторів до певного рівня, включення генератора тощо.

Максимальна потужність завдяки паралельній роботі 90 кВА
До 6 інверторів можуть працювати паралельно, щоб досягти більшої вихідної потужності. Наприклад, шість блоків 48/15000/200 забезпечуватимуть вихідну потужність 72кВт/90 кВА із зарядною потужністю 1200 А.

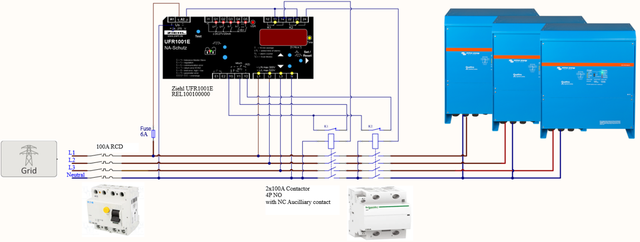

Трифазні системи

На додаток до паралельного з'єднання є можливість об'єднувати інвертори в трифазні системи живлення. Також можна з'єднати до шести інверторів на фазу і отримати потужний трифазний пристрій 216 кВт/270 кВА і більш ніж 3600 А зарядного струму.

Функція PowerControl
Ця функція буде потрібна при використанні пристрою в слабкій зовнішній мережі (маломощний генератор, невелика виділена потужність зовнішньої мережі, слабка проводка). Інвертор має потужний зарядний пристрій, тому він споживатиме багато струму від генератора чи мережі. При використанні Multi Control Panel або Color Control GX можна встановити граничне значення вхідного струму. Потім інвертор враховує інші навантаження змінного струму та зменшує зарядний струм, що запобігає навантаженню генератора або мережі.
Ця функція дуже корисна для використання на суднах, які часто підключаються до різних берегових ліній. У приватних домогосподарствах функція корисна при паралельному навантаженні з інвертором (полив, басейн), що не потребує резервування, щоб унеможливити перевантаження мережі при одночасному включенні.

Унікальна функція підтримки потужності Power Assist
PowerAssist – підвищення потужності мережі або генератора. Ця функція використовує принцип PowerControl для подальшого виміру. Це дозволяє MultiPlus збільшувати потужність мережі чи альтернативного джерела енергії. Там, де пікова потужність часто потрібна лише на обмежений період, MultiPlus гарантує, що недостатня потужність мережі або генератора негайно компенсується потужністю, взятою з акумуляторних батарей. Коли навантаження зменшується, запасна потужність використовується для заряджання акумулятора.

Використання сонячної енергії
MultiPlus можна використовувати в системі із сонячними батареями за допомогою контролерів заряду та/або мережного інвертора. Навіть за відсутності зовнішньої мережі, сонячні батареї продовжують давати електроенергію, необхідну для живлення навантажень і заряду акумуляторів. При надлишку енергії MultiPlus дає команду на обмеження потужності мережного інвертора або контролера заряду. Для мережевих інверторів виробника Fronius прописаний інтерфейс та інформаційний протокол управління.

Налаштування системи
Мінімально необхідні параметри можна зробити за допомогою налаштування DIP-перемикачів. Паралельні та трифазні програми можуть бути налаштовані за допомогою інтерфейсу MK3-USB або MK2-USB та програмного забезпечення VE.Bus Quick Configure та VE.Bus System.

Програмоване реле
Victron MultiPlus має релейний контакт, що управляє, роботу якого можна запрограмувати на різні події для управління зовнішніми пристроями. Цей контакт інтегрований у пристрій та значно розширює можливості систем електропостачання.

Віддалений моніторинг та контроль
Venus GX та панель управління Color Control GX. Дані про систему можна безкоштовно зберігати та відображати на веб-сайті VRM (Victron Remote Management).

Віддалена конфігурація
При підключенні до мережі Internet системи Victron Energy з встановленими панелями управління Color Control GX або Venus GX можуть мати віддалений доступ і конфігурувати систему з будь-якої точки світу.

Технічні характеристики інвертора

Вихід змінного струму

• Номінальна вихідна потужність – 6500 Вт
• Вихідна напруга/діапазон - 230 В/-2…+2% В.
• Вихідна частота/діапазон - 50/-1…+1% Гц.

Зарядний пристрій

• Вхідна напруга/діапазон - 230 В / 187…265 В
• Струм заряду акумуляторної батареї - 110 А
• Струм заряду стартерної батареї - 4 А

Акумуляторні батареї

• Номінальна напруга АКБ/діапазон - 48/38…66 В
• Тип акумуляторних батарей - свинцеві (заливні, AGM, GEL, спеціальні), Li-ion

Ефективність

• Максимальний ККД – 96%.
• Власне споживання без навантаження / в режимі очікування – 50 Вт / 20 Вт

Фізичні характеристики

• Діапазон робочих температур - -40 ... + 50 ° С
• Ступінь захисту корпусу – IP21 (IEC 60529)
• Габарити – 470 x 350 x 280 мм
• Вага – 41 кг

Додаткова інформація

• Індикація - 8 світлодіодних індикаторів
• Програмоване реле - так
• Віддалене включення/вимкнення - так
• Захист - від короткого замикання, перевантаження, перезаряду, глибокого розряду, перегріву, підвищених пульсацій
• Можливість паралельної роботи - так
• Датчик температури акумулятора у комплекті
• Країна виробник - Нідерланди
• Гарантія – 5 років
