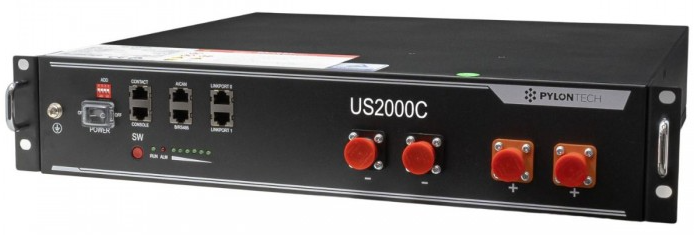

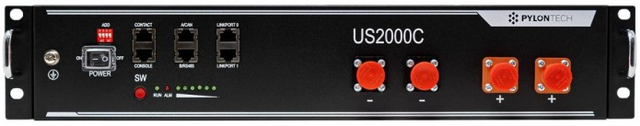

Акумуляторна батарея Pylontech US2000C 48V 2,4 кВт

Акумуляторна батарея Pylontech US2000C 48V 2,4 кВт

Літій-залізо-фосфатна батарея US2000C – це новий продукт для зберігання енергії, розроблений та вироблений компанією Pylontech, він може використовуватись для підтримки надійного живлення різних типів обладнання та систем.

Батарея підходить для використання в умовах обмеженого простору, завдяки своїм компактним розмірам. Цю акумуляторну батарею рекомендується використовувати в автономних системах, витримує глибокі розряди до 95%.

PYLONTECH US2000C має вбудовану систему керування BMS (Battery Management System), контролер li-ion акумуляторів, для контролю й балансування рівня струмів заряду-розряджання, температури та порохових напруг. Вона контролює стан заряду, напругу, струм і температуру окремих комірок. BMS балансує напругу та струм між комірками акумуляторної батареї, для продовження терміну експлуатації.

ВАЖНО! Для сумарного збільшення місткості енергосистеми передбачена опція під'єднання кількох батарей паралельно.

Переваги Pylontech:

• 19-дюймова модель із системою кронштейнів, що дає змогу встановлювати деякі з них, без потреби використовувати 19-дюймову шафу
• кілька модулів можуть бути об'єднані разом, вони в автоматичному режимі ідентифікують один одного; формуючи єдину систему більшої місткості
• повний цикл продуктивності, забезпечує понад 6000 циклів заряджання, з 80% глибиною розряду АКБ
• компактний дизайн підходить для домашнього оточення
• сумісність із більшістю доступних гібридних інверторів
• рівень безпеки Cert.TUV CE UN38.3 TLC
• можливість швидкого заряджання, до 90% місткості за 1 годину

Технічні характеристики

• Номінальна напруга (В) 48
• Номінальна ємність (Вт·ч) 2400
• Корисна ємність (Вт·ч) 2280
• Розміри (мм) 442*420*89
• Вага (кг) 22,5
• Напруга розряду (В) 44,5 ~ 53,5
• Напруга заряду (В) 52,5 ~ 53,5
• Рекомендований струм заряду/розряду (А) 25
• Макс. Струм заряду/розряду (А) 50
• Піковий струм заряду/розряду (А) 90A при 15 с
• Зв'язок RS485, CAN
• Глибина розряду (%) 95
• Конфігурація (макс. у 1 групі батарей) 16 шт.
• Робоча температура 0℃~50℃ Заряд -10℃~50℃ Розряд
• Температура полиці -20℃~60℃
• Клас захисту I
• Ступінь захисту корпусу IP20
• Вологість 5 ~ 95% (RH)
• Сертифікація TÜV/CE/UN38.3
• Проектний термін служби 10+ років (25℃/77℉)
• Строк служби >4500 циклів 25℃
• Посилання на стандарти IEC62619, IEC63056 UL1642, IEC61000-6-2, IEC61000-6-3, UN38.3

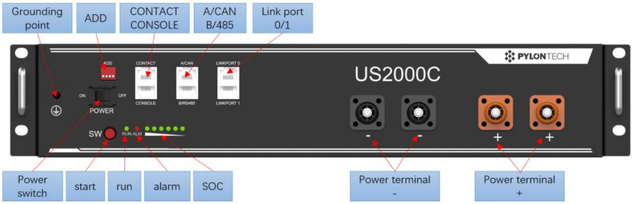

Органи управління та контролю батареї

Power Switch - Вимикач живлення
ON - УВІМК: готовий до включення.
OFF - OFF: живлення вимкнено. Для зберігання чи транспортування.
Start - Пуск
Увімкнення: натисніть більше 0,5 с, щоб запустити модуль батареї
Вимкнення: натисніть більше 0,5 секунд, щоб вимкнути батарею.
RUN - ЗАПУСК
Зелений світлодіод горить, щоб показати стан роботи батареї
Alarm - Сигналізація
Червоний світлодіод блимає, щоб показати, що батарея має сигналізацію; горить, щоб показати, що акумулятор знаходиться під захистом.
SOC
6 зелених світлодіодів, щоб показати поточну ємність батареї.
Перемикач ADD
Dip1: швидкість передачі даних RS485 1: 9600; 0: 115200
Dip2~4, реверс.
Console - Консоль
Для виробника або професійного інженера для налагодження чи обслуговування

Power terminals - Силовий термінал

Дві пари клем з однаковою функцією, одна підключається до обладнання, інша паралельно іншому модулю батареї для
розширення ємності. Для силових кабелів використовуються водонепроникні роз'єми. Потрібно продовжувати натискати цю кнопку блокування, витягаючи штекер живлення.

Елементи підключення
1) Для пакета батарейного модуля:
Два силові кабелі та один комунікаційний кабель для кожного пакету батарей:

2) Для підключення системи батарей до інверторів:
Два довгі силові кабелі (струмова ємність 120 А, постійна 100 А) і один комунікаційний кабель для кожної системи зберігання енергії:
ПРИМІТКА
Ці три кабелі належать до зовнішнього комплекту кабелів, а НЕ до пакета батарей. Вони знаходяться в іншій додатковій невеликій кабельній коробці. Якщо щось упущено, зверніться до дилера.

УВАГА! Якщо температура навколишнього середовища виходить за межі робочого діапазону, акумулятор перестає працювати, щоб захистити себе. Оптимальний діапазон температур для роботи акумулятора становить від 10 до 40°C. Частий вплив суворих температур може погіршити продуктивність та термін служби акумулятора.
