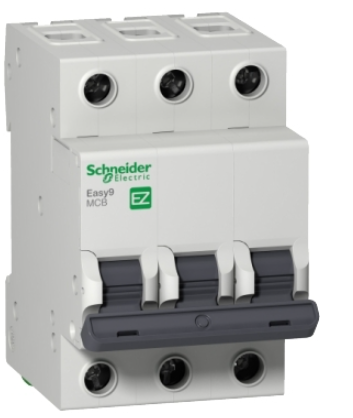

Автоматичний вимикач EZ9F34306 3P 6A C Easy9 Schneider Electric
Вимикач автоматичний, однополюсний EZ9F34306 3P 6 ампер, характеристика C. Серія Easy9. Schneider Electric.
Автоматичний вимикач Easy9 – однополюсний, із захищеним полюсом, кривою відключення C. Номінальна відключаюча здатність короткого замикання 4500 А при 230 В змінного струму відповідно до стандарту IEC 60898-1 та 25 кА при EN 24-48 В постійного струму . Повністю відповідає стандарту IEC 60898-1.
Захищає від струмів короткого замикання та перевантажень. Він має індикацію несправності на передній панелі за положенням рукоятки (OI). Цей продукт призначений для житлових та невеликих комерційних будівель. Електрична зносостійкість до 4000 циклів та механічна зносостійкість до 10000 циклів. Робоча напруга Ue становить 400 змінного струму. Номінальна напруга ізоляції Ui 500 В змінного струму. Номінальна імпульсна напруга Uimp 4 кВ, що витримується. Робоча частота 50 Гц. Він може бути встановлений на DIN-рейці. Колір виробу світло-сірий (RAL7035).
Технічні характеристики
Діапазон | Easy9 |
Область застосування продукту | Розподіл |
Тип виробу або компоненту | Автоматичний вимикач |
Назва пристрою | Модульний автоматичний вимикач Easy9 |
Полюси | 3P |
Кількість захищених полюсів | 3 |
[In] номінальний струм | 6 А |
Тип мережі | Змінний струм |
Технологія розчеплювача | Тепломагнітний |
Крива відключення | C |
Відключаюча здатність | 4500 А Icn на 230 В змінний струм 50/60 Гц відповідно до МЕК 60898-1 |
4500 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1 | |
Відповідність вимогам по ізоляції | Так відповідно до МЕК 60898-1 |
Додаткова інформація | |
Частота мережі | 50 Гц |
[Ue] номінальна робоча напруга | 400 В змінний струм 50 Гц |
Межа магнітного відключення | 5...10 x In |
[Ics] номінальна робоча здатність відключенн | 4,5 кА 100 % x Icn на 230 В змінний струм 50/60 Гц відповідно до МЕК 60898-1 |
[Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц відповідно до МЕК 60898-1 |
[Uimp] номінальна імпульсна витримувана напру | 4 кВ відповідно до МЕК 60898-1 |
Індикатор положення контакту | Так |
Тип керування | Перемикач |
Місцева сигналізація | Відсутній |
Спосіб кріплення | Затисканням |
Монтажна опора | DIN-рейка |
Кількість модулів Ш = 9 мм | 3 |
Висота | 81 мм |
Ширина | 54 мм |
Глибина | 66,5 мм |
Колір | Сірий (RAL 7035) |
Механічна зносостійкість | 10000 циклів |
Електрична зносостійкість | 4000 циклів |
Клеми підключення | Термінал тунельного типу (Зверху або знизу) 1…25 мм² жорсткий |
Термінал тунельного типу (Зверху або знизу) 1…16 мм² гнучкий | |
Момент затягування | 2 Н.м Зверху або знизу |
Навколишнє середовище | |
Стандарти | МЕК 60898-1 |
Сертифікація виробу | GOST-R |
Ступінь захисту | IP20 відповідно до МЕК 60529 |
Ступінь забруднення | 2 |
Тропічне виконання | 2 |
Відносна вологість | 95 % на -25…60 °C |
Робоча температура навколишнього середови | -25…60 °C |
Температура навколишнього повітря для збер
|
-40…85 ° |
Основні | |
---|---|
Виробник | Schneider Electric |
Країна виробник | Болгарія |
Максимальний перетин дроту | 25 кв. мм |
Ступінь захисту IP | 20 |
Тип монтажу | На DIN рейку |
Технічні характеристики | |
Номінальний струм | 6 А |
Частота струму | 50 Гц |
Номінальна робоча напруга змінного струму | 400 В |
Кількість полюсів | 3 шт. |
Часострумові характеристики | C |
Кількість модулів | 3 шт. |
Умови використання | АС |
