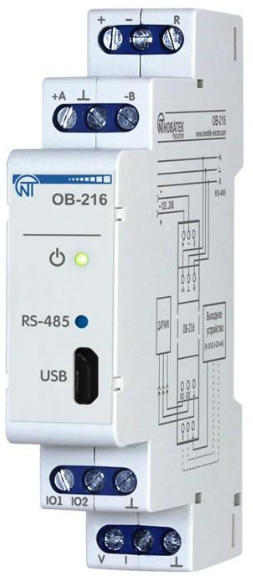

Модуль введення виведення цифровий MODBUS ОВ-216

Цифровий модуль введення виведення виведення MODBUS ОВ-216.

OB-216 може бути використаний як:

• віддалений вимірювач постійної напруги (0-10 В);
• віддалений вимірювач постійного струму (0-20 мА);
• віддалений вимірювач температури з можливістю під'єднання датчиків NTC (10KB), PTC 1000, PT 1000 або цифрового датчика температури D18B20, DHT21, DHT22, AM2301;
• лічильник імпульсів зі збереженням результату в пам'яті
• відстеження стану (замкнуто/розомкнуто) контакту на вході типу «сухий контакт»

УВАГА! Помилка під час виконання монтажних робіт може вивести з ладу виріб і приєднані до нього прилади

OB-216 забезпечує:

− керування навантаженням за вихідним аналоговим сигналом (0-10 В, 0-20 мА), залежно від отриманого вхідного сигналу з під'єднаного датчика.

Інтерфейси RS-485 або USB забезпечують керування під'єднаними приладами та зчитування показань датчиків за протоколом ModBus.

Варіанти використання:

• Керування частотним перетворювачем (4-20 мА) за датчиком температури.
• Керування триходовим вентилем (0-10 В) за датчиком температури.
• Перетворення сигналу 0-10 В на 4-20 мА й навпаки.

Інтерфейси RS-485 або USB забезпечують керування під'єднаними приладами та зчитування показань датчиків за протоколом ModBus. Встановлення параметрів задається Користувачем із Панелі керування за протоколом ModBus RTU/ASCII або будь-якою іншою програмою, що дає змогу працювати з протоколом ModBus RTU/ASCII.

Розміри виробу

1 — роз'єм під'єднання USB; 2 — індикатор обміну даними; 3 — індикатор наявності живлення виробу; 4 — клеми для під'єднання RS-485; 5 — клеми для під'єднання живлення; 6 — клема для перезапуску виробу; 7 — клеми для під'єднання датчиків; 8 — «земляна» клема; 9 — вихідна клема струму 0-20 мА; 10 — вихідна клема напруги 0-10 В.

Технічні характеристики

• Номінальна напруга живлення, В 12 — 24
• Кількість входів 2
• Похибка вимірювання постійної напруги в діапазоні 0-10 В, не гірша за 1%
• Похибка вимірювання постійного струму в діапазоні: 0 – 20 мА, не гірше ніж 1%
• Діапазон вимірювання температури (NTC 10KB), °C -25h+125
• Похибка вимірювання температури (NTC 10KB) від -25h+70, °C ±1
• Похибка вимірювання температури (NTC 10KB) від +70h+125, °C ±2
• Діапазон вимірювання температури (PTC 1000), °C -50h+120
• Похибка вимірювання температури (PTC 1000), °C ±1
• Діапазон вимірювання температури (PT 1000), °C -50h+250
• Похибка вимірювання температури (PT 1000), °C ±1
• Максимальна частота імпульсів у режимі «Счітка імпульсів/ Логічний вхід», Гц 200
• Максимальна напруга, що подається на вхід «IO1», В не більш ніж напруги живлення
• Максимальна напруга, що подається на вхід «IO2», В не більш ніж напруга живлення
• Кількість виходів 2
• Діапазон вихідної напруги, В 0-10
• Похибка вихідної напруги, % 0,5
• Діапазон вихідного струму, мА 0 — 20
• Похибка вихідного струму, % 0,5
• Час готовності, с, не більш ніж 0,4
• Маса, не більш ніж кг 0,07
• Габаритні розміри, мм 18 х 90 х 64
• Переріз провідників для під'єднання, мм2 0,5 — 1,0
• Момент затягування гвинтів, Н·м 0,4
• Монтаж на стандартну DIN-рейку 35 мм
• Ступінь захисту пристрою IP20
• Клас захисту від ураження електричним струмом II
• Кліматичне виготовлення УХЛ3.1
• Допустимий ступінь забруднення II
• Максимальна споживана потужність, не більш ніж, Вт 1
• Положення в просторі довільне
• Номінальний режим роботи тривалий Інтерфейси зв'язку RS (EIA/TIA) — 485, USB Протокол обміну даними ModBus RTU/785
• Матеріал корпусу самозагасальний пластик
• Гарантія 10 років.

Схеми під'єднання
