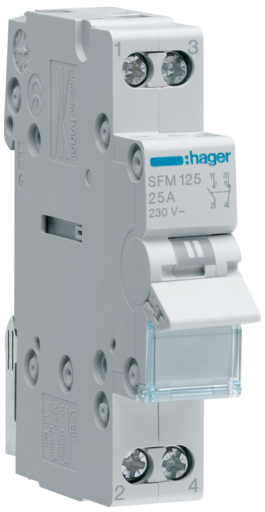

Перемикач 2-х контурний SFM125 1NO+1NC I-II 1P 25А Hager

Перемикач двуконтурний Ι-ΙΙ, одномодульні 25А, SFM125 Hager 1NO+1NC групою контактів.

Перемикач SFM125 Hager - якісний виріб, яке використовується для ручного перемикання.

Даний перемикач приміром, можна використовувати для зміни напряму обертання двигуна постійного струму, змінюючи полярність, керуючи таким чином напрямком руху механізму. Переполюсовка в хімічних процесах або лабораторних блоках харчування, перемикання полярності полюсів,радіо-моделювання в системах автоматизації, реверсу, у введенні резерву - одночасного живлення котушок контакторів (електрична блокування) і т. д.

Алгоритм перемикання контактів

I положення - 1/2 контакт - NO (нормально відкритий); 3/4 - NC - (нормально закритий)

II положення - 1/2 контакт - NC (нормально закритий); 3/4 - NO - (нормально відкритий)

Два фіксованих положення прапорця перемикача I-II.

УВАГА! Експлуатація перемикача здійснюється тільки при наявності послідовно включеного в ланцюг автоматичного вимикача з захистом від надструмів.

Внимание! Переключение должно осуществляться при полностью отключенной нагрузке! Переключатель, в отличии от автоматического выключателя, не содержит дугогасительной камеры. Перед переключением положений , необходимо отключить всю его нагрузку с помощью автоматического выключателя. Несоблюдение данного требования ведет к обгоранию контактов устройства и преждевременному выходу его из строя.

Схема подключения переключателя.
