Диференціальне реле Eaton (Moeller)

Пристрої захисного відключення Eaton серія PF6

Пристрої захисного відключення (УЗО) EATON серія PF6 є бюджетною і найбільш популярною лінійкою діфреле для використання в низьковольтних побутових, комерційних, громадських і промислових електромережах.

Діфреле служать для захисту людини від ударів струмом в результаті витоку і можливого загоряння розподільної мережі при обриві або порушенні цілісності силового кабелю.

Електричні характеристики УЗО EATON PF6

Дана серія УЗО відповідає європейському стандарту EN 61008.

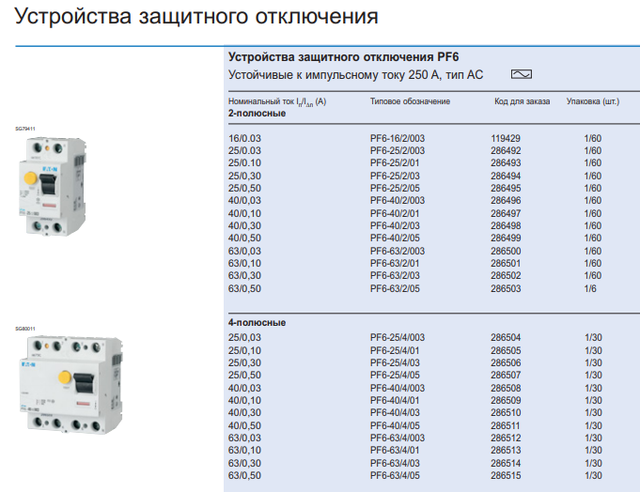

У лінійці представлені двох - і чотирьохполюсних пристрої захисного відключення.

Діфреле стійкі до короткого замикання до 6 кА і розраховані на номінальний струм до 63 А.

Пристрою представлені широким рядом значень номінальних струмів витоку (30 мА, 100 мА. 300 мА, 500 мА), що дозволяє підібрати модель для різних умов експлуатації.

Так як змінний струм понад 50 мА є небезпечним для здоров'я, для захисту людини від впливу електроструму вибираються ПЗВ з номінальним струмом витоку 30 мА. Так діфреле рекомендовані для установки на внутрішні мережі житлових приміщень, громадських, медичних, комерційних і спортивних установ. Особливо рекомендована установка діфреле у ванних кімнатах, душових, басейнах, кухнях, майстернях та інших приміщеннях, де є ризик контакту людини з електрообладнанням.

УЗО з номінальними струмами більше 300 і 500 мА використовуються в якості протипожежного захисту і монтуються в элетрощиты котеджів, багатоквартирних будинків, громадських, комерційних і промислових об'єктів.

Пристрою типу АС – реагують на змінні диференційні струми витоку миттєво.

Номінальна напруга − 230/400 B, 50 Гц АС.

Стійкість до імпульсного струму – до 250 А.

Електрична зносостійкість – понад 4000 циклів.

Механічна зносостійкість – більше 20000 циклів.

Механические характеристики УЗО EATON PF6

Защищенные от прикосновения клеммы и зажимы.

Возможность произвольного подключения шин и питания (сверху, снизу).

4-х полюсные УЗО можно использовать для двух полюсного подключения с помощью клемм 5-6 и NN.

Красно-зеленая индикация положения контактов (в четырехполюсных моделях).

Проверка работоспособности устройства нажатием клавиши «Т» (нужно проводить не реже 1 раза в месяц).

Можливість установки додаткових аксесуарів.

Переріз приєднуваних проводів – 1,5-35 мм².

Можливість опломбувати апарат в будь-якому положенні.

Компактна установка УЗ на DIN-рейку з надійним двопозиційним замиканням.

Діапазон робочих температур – від -25 до +40⁰С.
