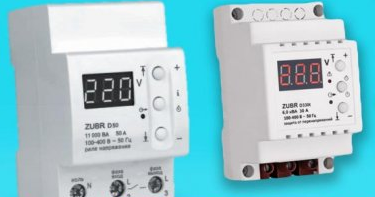

Як встановити реле напруги ZUBR самостійно.

Як встановити реле напруги ZUBR самостійно.



 Існує кілька способів підключення пристроїв захисту від стрибків в мережі ZUBR.

Керівництво по підключенню реле напруги

Перший і дуже легкий варіант підключення захисту від перенапруги.

Самий простий спосіб вставити переносний прилад ZUBR SR1 або ZUBR SR1 в електричну розетку. Але цей метод підходить тільки за умови, що навантаження, що підключається через вищезгадані реле, не перевищує 16 ампер, при напрузі 220 вольт.

16 ампер відповідає 3,52 кВт. потужності. Це означає, що лише кілька електро-приладів, можливо включити одночасно в мережу через реле, сумарна потужність яких не буде перевищувати це значення.

Перелік середньо-статистичної, споживаної потужності електропобутових приладів, можна подивитися на сайті виробника техніки. Виходячи з цих даних, нескладно підібрати або скомбінувати одночасно включаються прилади.

У даного способу підключення є і свої плюси.

1. Можна самостійно включити, вимкнути прилад з мережі.

2. Можливість транспортування реле в ручній поклажі, безпосередньо до місця використання техніки.

3. Візуальний контроль вхідної напруги, оскільки пристрій знаходиться в прямій видимості.

4. Управління, налагодження практично «під рукою»

5. Не вимагає яких-небудь знань і навичок.

6. Не потрібні послуги фахівця зі знаннями в сфері електроенергетики.

7. Відпадає необхідність у вивченні процесу встановлення стаціонарних реле.



Другий не простий, але цілком можливий спосіб підключення стаціонарного реле захисту від перепадів напруги.



Грунтуючись на нашому досвіді з встановлення та підключення стаціонарних Зубрів з 2003 року, компанія Витокс, може дати деякі практичні поради і рекомендації.

Краще всього звернутися в організацію, що виконує електромонтажні роботи, або до приватного фахівця. Але якщо ви все-таки зважилися встановити реле самостійно, то наступна глава заслуговує вашої уваги.

                   Підготовка до встановлення стаціонарного реле перенапруги ZUBR.



Перед установкою потрібно переконатися в цілісності і працездатності виробу на 100 відсотків.

Для цього вам знадобляться такі інструменти та матеріали:

1. Покажчик напруги (наприклад Пошук-1Ф ) або інший прилад з можливістю контролю фазного провідника і наявності напруги 220 вольт.

2. Фігурна (хрестова) або шлицевая викрутка.

3. Стриммер або ніж для зачищення ізоляції.

4. Двополюсний або автоматичний вимикач однополюсний такого ж номіналу у реле будь-якого виробника Hager, Eaton,  IEK, Schneider  (якщо його немає в щитку).

5. Двожильний ізольований провід перетином 0,5 – 2,5 мм. кв. довжиною 1-2 метри. (для перевірки)

6. Одножильний провід м'якої (ПВ-3) або жорсткої (ПВ-1) конструкції, для підключення у вступному електрощиті. Переріз провідників залежить від моделі.

7. Звичайна штепсельна, електрична вилка.

Беремо подвійний провід марки ПВС або ШВВП перетином 0,5 – 2,5 квадратних міліметра, з різним кольором жив (припустимо, коричневий – блакитний, найпоширеніший) і знімаємо ізоляцію з кінців провідників, за допомогою стриммера або ножа відстанню 15-17 мм. Злегка скручуємо зачищені кінці проводів за годинниковою стрілкою, щоб згрупувати тонкі мідні нитки дроти.

Акуратно вставляємо провідник коричневого кольору в клему під номером 2 вхід «фаза L in» приладу, а дріт блакитного кольору в клему «1» «нуль N» і затискаємо за допомогою викрутки. Уважно стежимо за тим, щоб «волоски» не стовбурчилися в сторони. Протилежні кінці проводів підключаємо до електричної вилки, попередньо підписавши на її корпусі символи «L» - коричневий, «N» - блакитний.

Наступним кроком буде знаходження фазного провідника в розетці. Покажчиком напруги черзі вставляємо його щуп в гніздо розетки. Світловий або звуковий сигнал індикатора приладу, вкаже з якого боку розетки, знаходиться «фаза» та маркируем символом «L».

Звертаємо увагу, що при неправильному підключенні – реле вийде з ладу. Тому вилка повинна вставлятися в розетку таким чином, щоб позначення «L» збігалися, як це показано на рисунку.

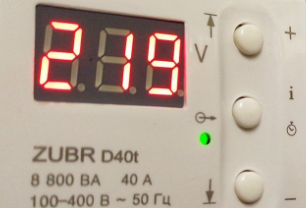

Після включення пристрою на цифровому дисплеї висвітиться значення напруги присутнє на даний момент в мережі.

Якщо напруга відповідає допустимим критеріям, через 2 секунди відбудеться характерне клацання, що сигналізує про те, що реле включилося і на клемі № 3 , повинна з'явитися «фаза». Перевіряємо її наявність, покажчиком уткнув щуп в клему № 3 «L out». У робочого реле фаза повинна бути присутньою.

               Установка і підключення стаціонарного реле перенапруги ZUBR.

Стаціонарна модель ZUBR монтується на металеву DIN – рейку і підключається відразу після ввідного автомата і лічильника обліку електроенергії. Схема підключення показана на малюнку.



Схема підключення захисту від перенапруги у ввідному щиті.

1. Клему № 1 «N» - підключаємо до нульової шини щитка проводом блакитного кольору перетином 0,5-2,5 мм. Цього достатньо для живлення електронної схеми ZUBR.

2. Вихід ввідного автомата, що стоїть за схемою після лічильника електроенергії з'єднуємо проводом ПВ3 (зручніше) перерізом від 2,5 до 10 мм. кв. (залежить від моделі) з клемою № 2 «L – вхід» реле.

3. Клему № 3 «L – вихід» з'єднуємо з верхніми полюсами автоматичних вимикачів таким же перерізом проводу, як і «вхід» приладу.

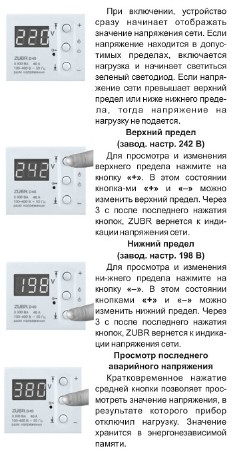

4. Налаштовуємо в меню згідно інструкції діапазон напруг і час затримки.



Що таке реле перенапруги, як цей прилад функціонує і як його придбати, ви можете прочитати на нашому сайті в розділі «новини та статті» - Як вберегти техніку від стрибків напруги.
